Asus Silent Square 설치하기

이번에 컴터 업그레이드를 했습니다
그리고 그 중 한 품목이 바로 CPU Cooler였습니다

[Digital Life] - Computer Minor Upgrade

요 녀석이 바로 Asus Silent Square입니다

이미 단종된 녀석이지만 여전히 있기 많은 품목이며 성능 또한 아주 훌륭한 녀석입니다
다만 이름과 달리 생각보다는 아주 조용하지가 않습니다
물론 가운데 쿨러를 조용한 놈으로 바꿔준다면 뭐 상황이 또 달라지겠지만 말입니다

위에서 본 사진입니다
사진에 보시면 아랫열 핀이 쭉 다 빠져있는게 보입니다.
뭐 중고로 산거라.. --+
성능상으로는 뭐 별 상관없긴 한데 다만 뽀다구가 조금 빠진다는...
하지만 그것 때문에 더 싸게 구입할 수도 있긴 했습니다

측면사진입니다

여기는 CPU랑 접하는 아래쪽입니다
새거라면 저 부분이 아주 반짝반짝 거리겠지만 중고이기에 반짝거리지는 않습니다
하지만... 뭐... 다른 부분들을 보면 깨끗한 수준입니다

그럼 이제 설치기입니다
솔직히 이 정도 쿨러 살 정도면 어느 정도 알겠지만
저도 설명서 보고 설치하는데도 조금 버벅거려서 한번 포스팅하는 것입니다. --+

일단 요렇게 생긴 것을

보드 뒷판에다가 떡하니 붙입니다
이런 쿨러들은 쿨러 무게가 상당하기에 그냥 보드에 부착할 경우 휘거나 파손의 우려가 있기에 이런 지지대를 뒤에다가 붙이는 것입니다

그리고 CPU에다가 써멀 컴파운드 잘 발라주고

그 다음은 요렇게 생긴것을 찾으셔서

요런 모양으로 결합하시면 됩니다
제가 사진을 조금 잘못 찍었는데 가운데 움푹 들어간 부분이 아래로 향하게 하면 됩니다

그리고 요렇게 보드에다가 올려 놓고 나사로 꽉 조이면 됩니다

그 다음에 요 위에다가 쿨러를 올려 놓으면 되는데

쿨러 옆면에 보시면 요런 화살표가 보일것입니다
이게 바람 방향이니 바람이 빠질 방향을 고려하여 설치하시면 됩니다

자.. 쿨러를 CPU 위에다가 올려 놓은 사진입니다

이제 쿨러를 고정시켜야 합니다
지금은 그냥 위에다가 올려 놓은 것이기 때문이죠

이렇게 생긴 것을 쿨러 아래쪽에다가 밀어 넣구

요렇게 고정하면 됩니다

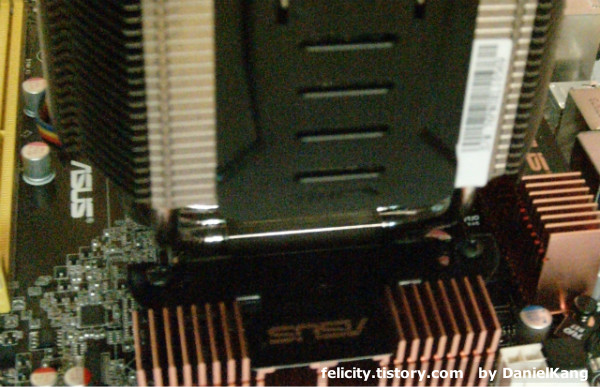

보드에 쿨러 장착한 사진입니다.
블로그용 똑딱이로 사진을 찍었더니 영.. 사진이 아니네요. --+
